Kako spojiti ESD podlogu?
ESD podloga jedan je od osnovnih, a ujedno i ključnih elemenata opreme tehničkog radnog mjesta. Pomaže u kontroli elektrostatičkih pražnjenja koja nastaju na površini radne ploče, kao i na podu. U ovom vodiču odgovorit ćemo između ostalog na pitanje: kako pravilno spojiti ESD podlogu?
Čemu služi ESD podloga?
Prije nego što pređemo na to kako ispravno spojiti ESD podlogu na električnu instalaciju, točnije na uzemljenje, nekoliko važnih informacija o samoj podlozi i njezinoj namjeni. ESD podloga je sastavni dio radnog mjesta unutar EPA zone, odnosno zone sigurne za elektroničke uređaje. Dobro dizajnirana i izvedena EPA zona omogućuje izbjegavanje nekontroliranih elektrostatičkih pražnjenja, koja su vrlo opasna za osjetljivu elektroniku te mogu izazvati ozbiljna oštećenja integriranih krugova
Antistatička stolna podloga koristi se na radnoj ploči, na mjestu gdje se obavljaju poslovi s elektronikom, tiskanim pločicama, mikrokontrolerima i drugim elektroničkim komponentama – bez obzira radi li se o proizvodnji, montaži ili kasnijem servisu tih elemenata. Podloga spojena na uzemljenje omogućuje raspršivanje generiranih elektrostatičkih naboja, prenoseći ih na uzemljenje. Zahvaljujući tome, ti se naboji ne prenose na elektroničke komponente te ne uzrokuju njihove kvarove ili oštećenja.
Visokokvalitetna antistatička stolna podloga odlikuje se glatkom površinom čija je funkcija održavanje površinskog otpora. Podloga bi trebala imati slojeve koji omogućuju raspršivanje naboja, kao i provođenje elektrona koji moraju biti predani na uzemljenje. Kvalitetna stolna podloga treba biti otporna na mehanička oštećenja, kao i na habanje i visoke temperature.
Mnogo se govori i o samoj koloristici stolnih antistatičkih podloga namijenjenih za radne plohe. Donedavno su dominirale one zelene boje, najsličnije boji tiskanih pločica. Boja antistatičke podloge ima velik utjecaj na udobnost rada tehničara. Danas su najpopularnije podloge u plavoj boji. Zbog velikog kontrasta između elektroničkih komponenti i konstrukcijskih dijelova uređaja, omogućuju lako uočavanje sitnih elemenata, ne umaraju oči i ne reflektiraju svjetlost koja bi mogla dodatno opteretiti vid. Naravno, to ne znači da su zelene podloge nestale iz uporabe – one će zasigurno još dugo ostati popularan izbor kao jedna od najprikladnijih boja za rad s tiskanim pločicama.
Koju ESD antistatičku podlogu odabrati?
Osnovni element opreme radnog mjesta je antistatička podloga. Antistatičke podloge dijele se u kategorije ovisno o svojoj namjeni. Razlikujemo podloge za eliminaciju elektrostatičkih pražnjenja za stol, servisne podloge za radnu površinu koje često dolaze s organizatorom za komponente, te ESD staze koje eliminiraju pražnjenja pri kontaktu s podom. Ovisno o potrebama, stolna ESD podloga može se kupiti u prilagođenim dimenzijama ili naručiti po mjeri u duljini koja odgovara pripremljenom radnom mjestu, kao u slučaju PLAVE ANTISTATIČKE PODLOGE – 1 METAR u širini od 120 ili 60 centimetara.
Servisne ESD podloge nisu nužne za sigurno izvođenje radova, no uspješno se koriste na sigurnim servisnim radnim mjestima, olakšavajući tehničaru upravljanje alatima i komponentama zahvaljujući posebno dizajniranim organizatorima koji su sastavni dio te podloge. Jednostavno odlaganje odvijača, mogućnost grupiranja elemenata u odgovarajuće pretince bez miješanja, veliko je olakšanje – ali ne i nužnost.
U slučaju ESD staza za zaštitu poda, možemo koristiti sivu stazu GRANITO G306 širine 190 cm i duljine do 10 metara (cijena se obračunava po tekućem metru) za opremanje prostorije ili odabrati antistatički pod FORBO COLOREX, koji pomoću pripremljenih pločica omogućuje postavljanje sigurnog poda bez upotrebe ljepila u zonama bez elektrostatičkih pražnjenja. Velika prednost ovog rješenja je činjenica da se može primijeniti na bilo koju podlogu, uključujući i tradicionalni pod, koji nema nikakve veze s EPA zonom, a jednostavna montaža po principu slagalice ili varenja, ovisno o odabiru, čini ovu metodu relativno jeftinom i brzom za prilagodbu prostorije za servisne radove i stvaranje potpuno sigurne EPA zone za zaposlenike.
Najpopularniji model ESD antistatičke stolne podloge je veličine 120 x 100 cm, kao što je model Renex RE-MSMS2-Z, koji uz podlogu uključuje narukvicu za uzemljenje pričvršćenu za podlogu te kabel za uzemljenje tiskane pločice na kojoj se izvode radovi. Spomenuti set košta nešto više od 300 zlota, no postoje i jeftinije, jer i manje podloge, koje su dovoljne za rad na manjim uređajima i tiskanim pločicama u njima.
Kako spojiti ESD podlogu?

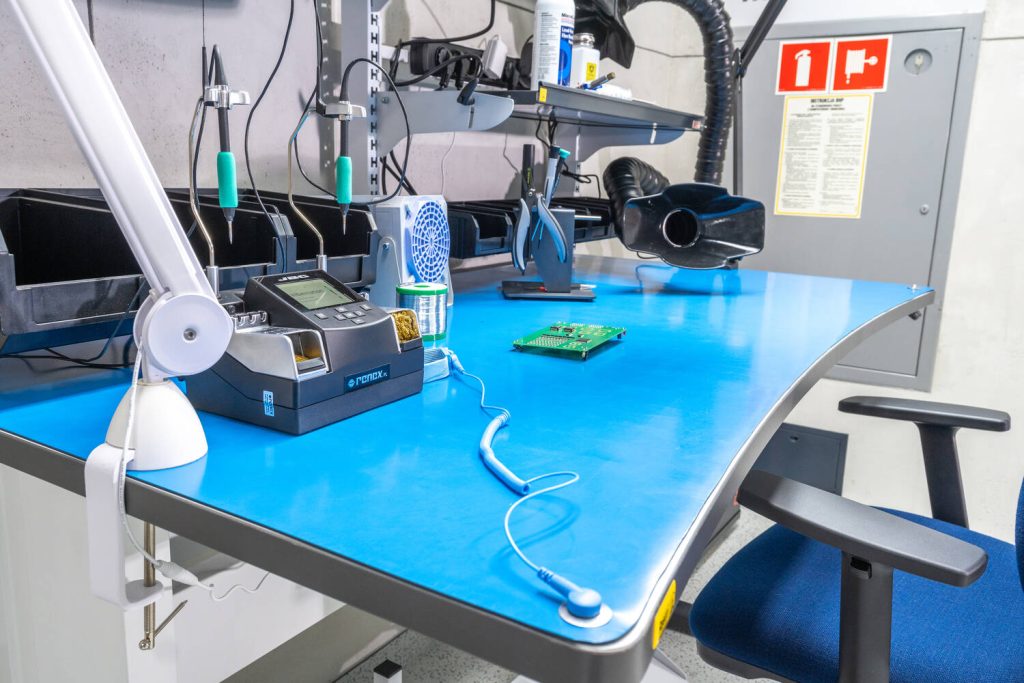

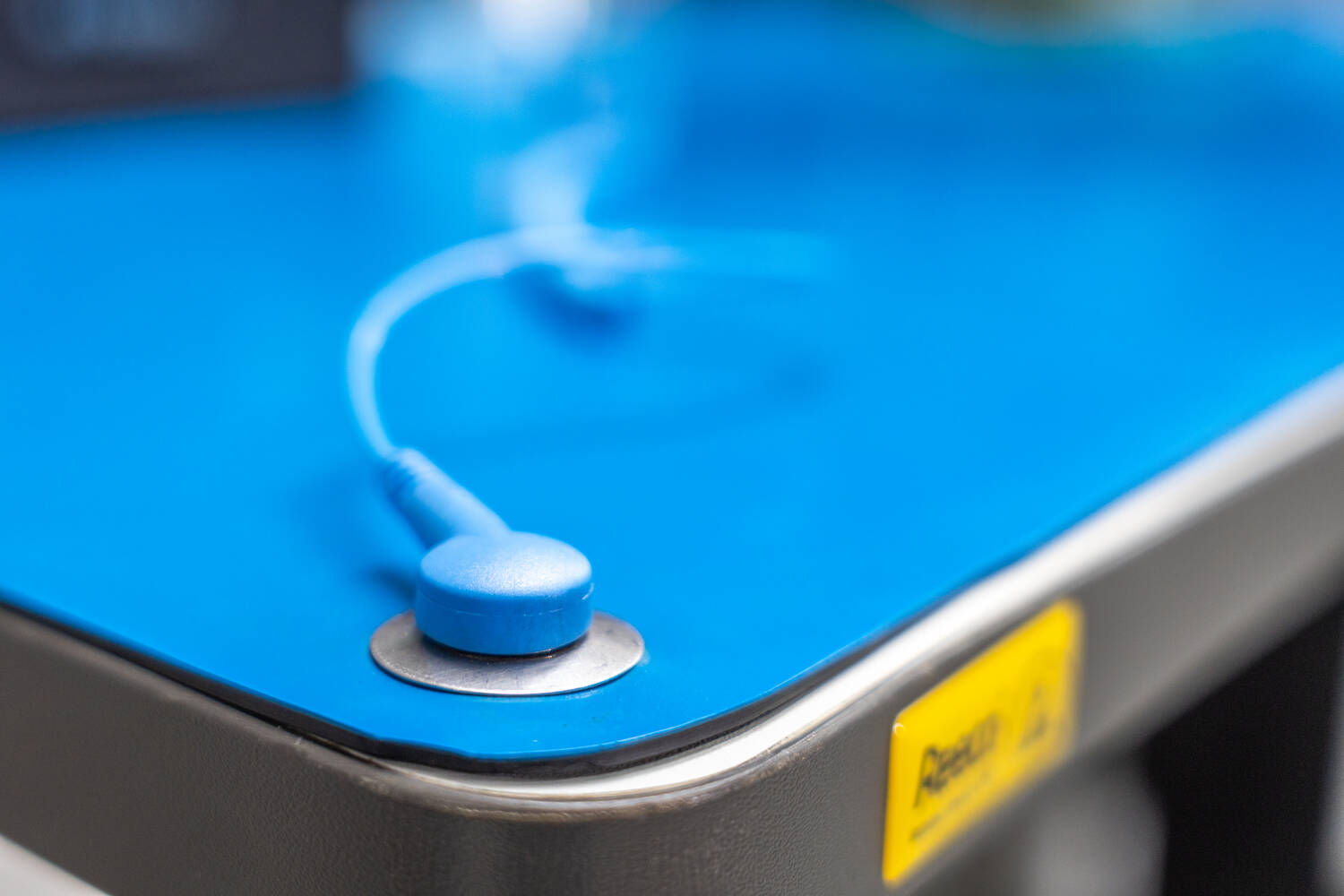

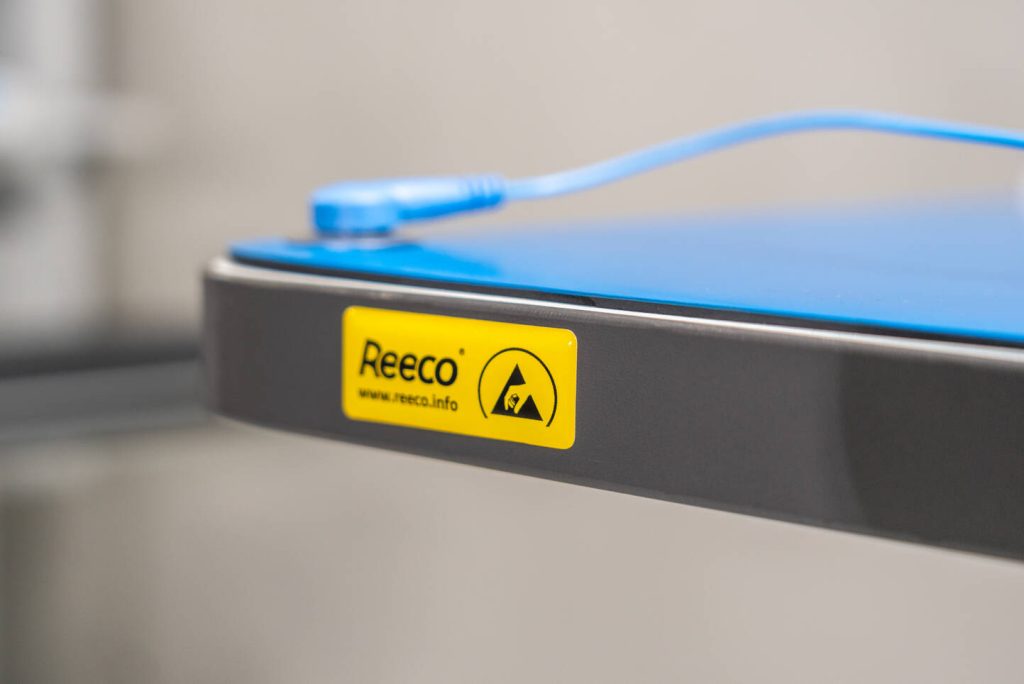

Postupak spajanja ESD podloge izgleda ovako: kada je podloga već postavljena, čime je radna ploča zaštićena od elektrostatičkih pražnjenja, a narukvica za uzemljenje priključena na podlogu, potrebno je još cijeli sustav spojiti na instalaciju za uzemljenje. Najjednostavnije je spojiti se na električnu utičnicu u zidu s takozvanim “pinom za uzemljenje”. Za to se koristi posebni utikač za SCHUKO utičnice RE-GPH-06, koji nakon umetanja u utičnicu ne provodi struju, već samo omogućuje priključivanje kabela koji uspostavlja kontakt s uzemljenjem.
Spajanjem antistatičke podloge na instalaciju na ovaj način ispravno se osigurava površina radne ploče, ali i ostali vodljivi elementi. Jedna utičnica RE-GPH-06 omogućuje priključenje dvaju kabela s banana utikačem i jednog sa zatvaračem. Dodatni priključak vrijedi iskoristiti za spajanje ESD narukvice za obuću REECO RE-006. Osim toga, u našoj trgovini nudimo i narukvicu IT-7804203 za ženske cipele s potpeticom, zahvaljujući kojoj dame ne moraju odustajati od popularne ženske obuće radi očuvanja antistatičke sigurnosti.
Na radnu ploču preporučuje se pričvrstiti uzemljivačku traku, koja omogućuje spajanje dodatnih elemenata radi zaštite od elektrostatičkih pražnjenja. Ovisno o potrebama, to može biti uzemljivačka traka 3X 10mm marke ESD IT-7804899, koja nudi tri priključka sa zatvaračem, ili traka marke REECO RE-LBH-08 s jednim priključkom na zatvarač i dva banana utikača. Takav set – SCHUKO utikač RE-GPH-06 i traka REECO RE-LBH-08 – omogućuju priključenje 7 korisničkih kabela + dvije trake, primjerice dvije ESD stolne podloge te dvije antistatičke narukvice za zapešće, dvije narukvice za obuću, ostavljajući još jedan priključak slobodan.
Antistatički ESD set za elektroničarske hobiste
Ako želite stvoriti siguran prostor za rad s elektroničkim komponentama u sklopu vlastitog hobija, vrijedi se pobrinuti barem za osnovne elemente sigurne zone bez opasnosti od elektrostatičkih pražnjenja. Zato je RENEX pripremio početni set za elektroniku – model RE-1111. U njegov sastav ulaze svi potrebni dodaci zahvaljujući kojima ćete stvoriti siguran radni prostor za svoj rad. Osnovni element seta je plava antistatička podloga dimenzija 50 x 60 centimetara s priključnim kabelom i narukvicom za zapešće. U kompletu se nalazi i bočica za flux s dozatorom kapaciteta 200 ml. Ruke tehničara mogu se zaštititi ESD rukavicama bez protukliznog sloja. Četiri pincete renomiranog brenda PIERGIACOMI jamče precizan rad, a Schuko utikač sa ženskim zatvaračem omogućuje uzemljenje putem obične zidne utičnice. Ovaj set bi inače koštao oko 500 zlota, no u ovom slučaju moguće je značajno uštedjeti kupnjom početnog paketa za hobiste.
Zašto je vrijedno imati antistatičku podlogu?
Postoji nekoliko razloga zašto je dobro imati antistatičku podlogu: bez obzira bavite li se elektronikom profesionalno u velikom poduzeću, vodite li mali servis ili ste hobist, kupnja antistatičke podloge omogućuje uz mali trošak povećanje kvalitete i sigurnosti vašeg rada. Dovoljno je shvatiti da jednostavan pokret tehničara koji poseže za nečim na polici ili uključuje uređaj – a da ne spominjemo pomicanje tiskane pločice po nezaštićenoj radnoj površini – može izazvati pražnjenje napona koje premašuje stotine, pa i 1000 volti. Taj napon mora negdje otići i, nažalost za vlasnika ili kupca elektronike koju to pražnjenje pogodi, često završi na najosjetljivijim komponentama.
Nezaštićeno radno mjesto višestruko povećava stopu kvarova uređaja, financijske gubitke zbog reklamacija i jamstava, ali prije svega štetu za ugled, koja u svijesti klijenata često ostaje trajna. Uostalom, nijedna tvrtka ne želi biti povezana s nepouzdanošću. Zaštita radnog mjesta elektroničara od ESD-a jedan je od velikih koraka koji omogućuju smanjenje broja kvarova, očuvanje dobrog imena tvrtke te smanjenje troškova i gubitaka.
